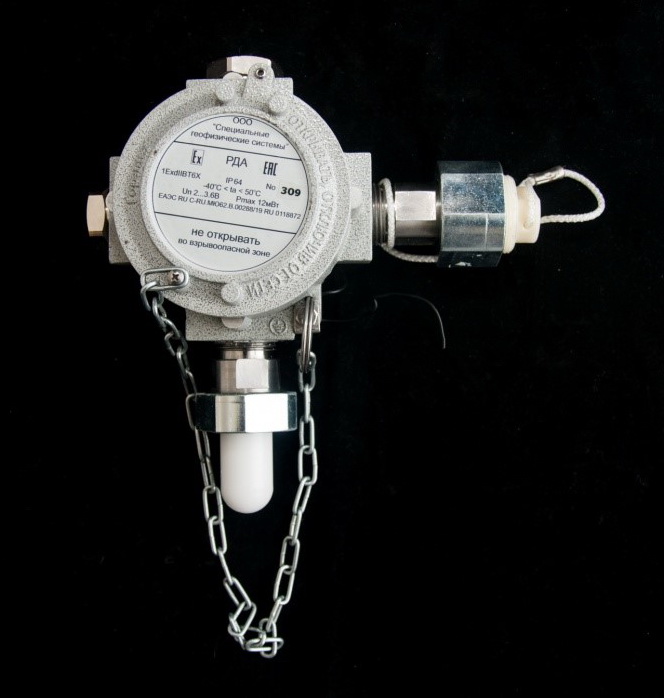

Регистратор давления автономный РДА-Л
Назначение и область применения
Регистратор давления автономный РДА-Л предназначен для измерения и регистрации давления и температуры в автономном режиме в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики и водоснабжения.
РДА-Л включен в реестр СИ (для канала измерения давления)
РДА-Л имеет вариант во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExdIICT6 по ГОСТ IEC 60079-0-2011.
Декларация о соответствии Таможенного Союза TC ЕАЭС N RU.AД65.В.15771/20.
Обозначение прибора при заказе
|
РДА |
– |
Л |
– |
60 |
– |
0,5 |
– |
Т2 |
– |
IP67 |
– |
БТ |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
 |
 |
| РДА-Л-60-0,5-Т2-IP67-Б | РДА-Л-60-0,5-Т2-IP67-БТ |
1. Наименование.
2. Литой корпус.
3. Верхний предел измерения избыточного давления.
4. Допускаемая погрешность измерений.
5. Рабочий диапазон температур.
6. Степень защиты, обеспечиваемая оболочкой IP67 или IP64.
7. Наличие модуля беспроводной связи с устройством отображения "Б", выносного датчика температуры "Т".
Принцип работы РДА-Л
Запись информации производится в цифровой форме во внутреннюю память прибора. В качестве микросхем памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания. Запись показаний давления, температуры (при наличии выносного датчика) и напряжения источника питания производится с заданным периодом от 1 до 255 секунд. Шаг задания периода измерений - 1 секунда.
После проведения процесса измерений, информация считывается в компьютер для обработки и анализа. Данные можно вывести на экран компьютера в цифровом и графическом виде, распечатать на принтере или передать в другие программы обработки данных.
Настройка РДА-Л и считывание накопленной информации с него осуществляется по каналу USB.
Технические характеристики РДА-Л
|
Наименование |
РДА-Л |
РДА-Л |
|
Верхний предел диапазона измерения избыточного давления, МПа (в зависимости от варианта) |
1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
|
|
Пределы допускаемой относительной погрешности измерения избыточного давления, % |
±0,1;±0,25; ±0,5; ±1; ±1,5 |
|
|
Разрешающая способность по давлению, % от верхнего предела диапазона измерения избыточного давления, не хуже |
0,0015 |
|
|
Диапазон регистрации температуры, °С, для рабочего диапазона: |
|
|
|
Разрешающая способность по температуре, °С, не хуже |
- |
0,02 |
|
Количество регистрируемых значений без считывания памяти, не менее, |
865 000 |
540 600 |
|
Время считывания информации через адаптер USB, мин, не более |
5 |
|
|
Время хранения информации, лет, не менее |
10 |
|
|
Питание |
от 1,2 до 3,6 В |
|
|
Расчетная продолжительность непрерывной работы РДА-Л от одного элемента питания, дней, не менее: |
|
|
|
Габаритные размеры: |
|
|
|
Масса, кг, не более |
1,4 |
1,5** |
|
Резьба на штуцере |
М20х1,5 |
|

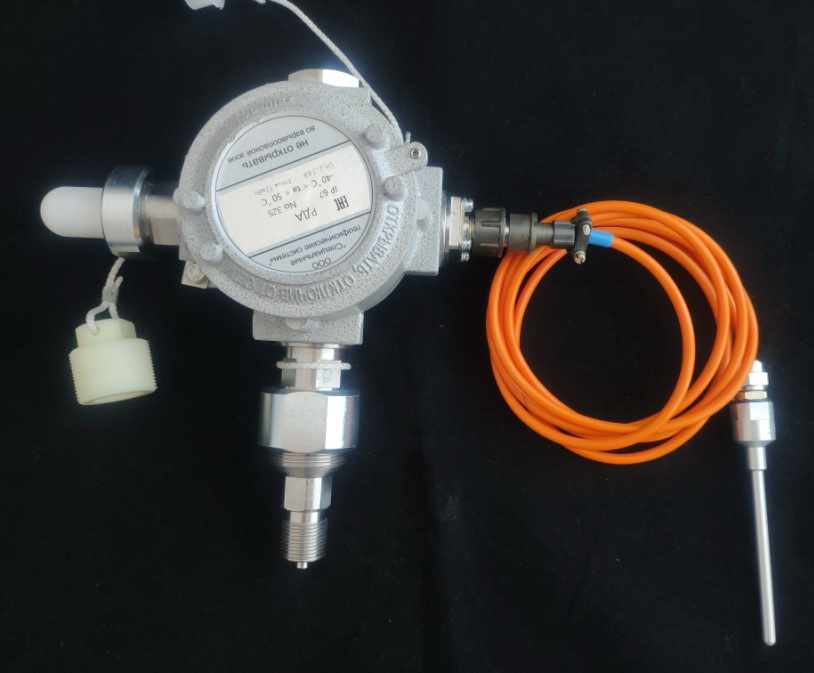

* без учета длины выносного датчика температуры
** без учета веса выносного датчика температуры
В исполнении с модулем беспроводной связи текущие значения контролируемого давления передаются по радиоканалу и Беспроводной индикатор (БИ) может принимать данные на расстоянии до 30 метров на открытом пространстве.

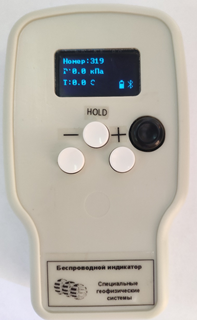

Принцип работы беспроводного индикатора
Для отображения текущих показаний любого РДА-Л на беспроводном индикаторе необходимо выбрать заводской номер РДА-Л и приблизится к нему на расстояние не более 30 метров на прямой видимости (зона уверенного приема). Индикатор автоматически начнет принимать данные и отображать их на экране.
Также есть функция HOLD для фиксации текущих данных, функция контроля разряда батареи питания, функция отображения связи с блоком РДА-Л.
Технические характеристики беспроводного индикатора
|
Наименование |
Значение |
|
Расстояние между беспроводным индикатором и РДА-Л, при котором обеспечивается устойчивая передача данных на открытом пространстве, м |
100 |
|
Одновременная работа с несколькими устройствами РДА-Л |
есть |
|
Отображение оставшегося заряда элемента питания |
есть |
|
Отображение наличия связи с РДА-Л |
есть |
|
Период обновления данных, с |
1 |
|
Диапазон рабочих температур, °С |
от минус 25 до 50 |
|
Напряжение питания, В |
3±0,5 |

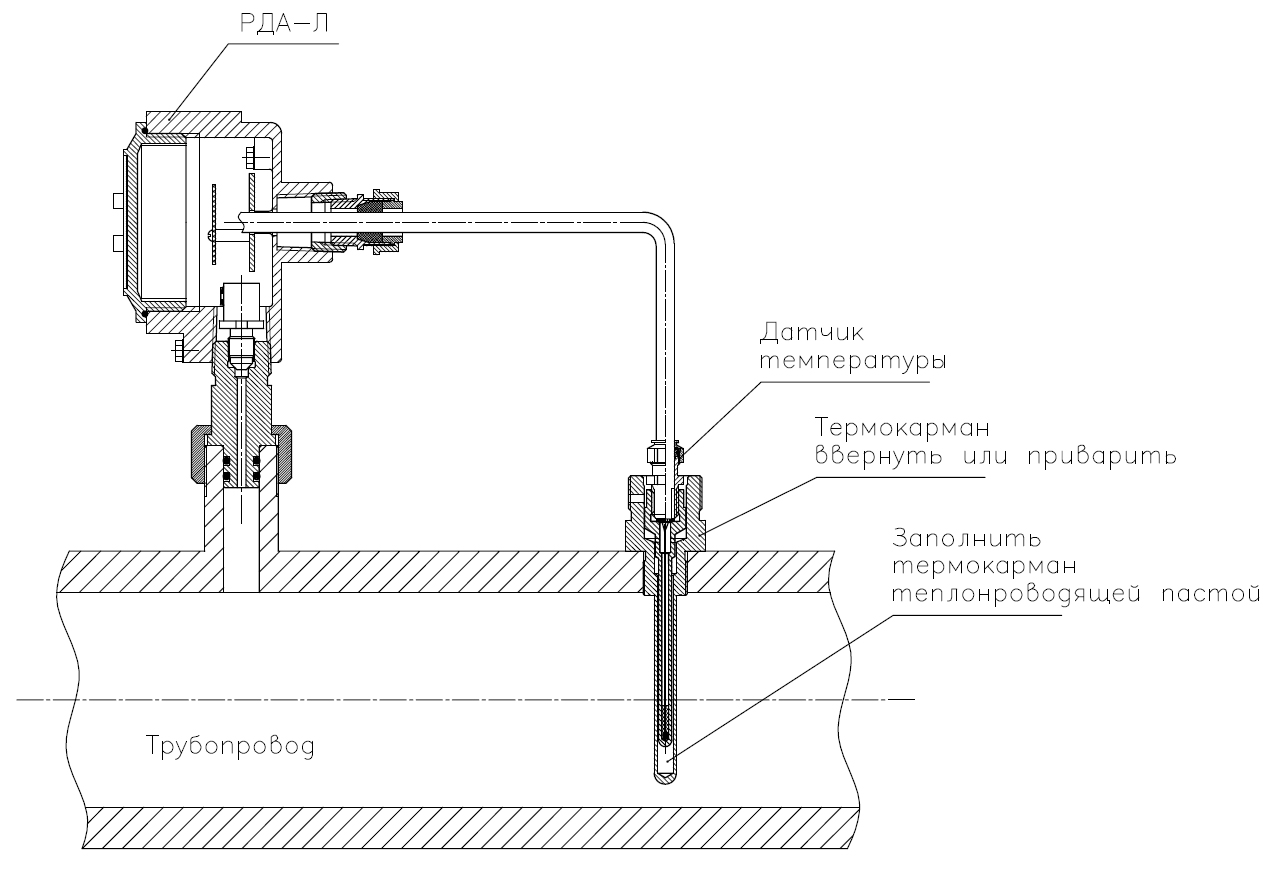

Монтаж РДА-Л с выносным датчиком температуры на трубопроводе
Загрузить:
Программное обеспечение для работы с автономными приборами [ASGS_setup.exe]
