Прибор однозондового индукционного каротажа ИР-ГК1

Прибор однозондового индукционного каротажа ИР-ГК1



Назначение

Прибор однозондового индукционного каротажа ИР-ГК1 предназначен для проведения индукционного каротажа и гамма-каротажа в водяных скважинах с регистрацией активных и реактивных компонент кажущейся проводимости.

Прибор применяется в открытом стволе или обсаженных (трубы из пластика) скважинах, заполненных промывочной жидкостью с сопротивлением выше 0,1 Ом/м или в сухих. В обсаженных скважинах прибор отбивает границы пласта и фильтр из металлической сетки.



Исполнение

Прибор однозондового индукционного каротажа ИР-ГК1 имеет кабельный и автономный варианты исполнения.



Технические характеристики

Наименование

Значение

Формула индукционного зонда

3И1,3

Радиус исследования индукционного зонда:
- горизонтальное R, м
- вертикальное H, м


1,9
1,6

Рабочая частота зонда, кГц

100±0,5

Диапазон измерения кажущейся электрической проводимости (сопротивления):
- активной составляющей, мСм/м (Ом/м)
- реактивной составляющей, мСм/м (Ом/м)



2 - 1000 (1 - 500)
2 - 1000 (1 - 500)

Погрешность измерения величины N, мСм/м (Ом/м)

±(0,03*N+1) (±(0,05*N+1))

Стабильность нулевого уровня:
- для активной компоненты, мСм/м (Ом/м)
- для реактивной компоненты, мСм (Ом/м)/м


±1 (±1)
±2 (±2)

Коэффициент взаимного влияния:
- активной составляющей на реактивную
- реактивной составляющей на активную


не более 0,04
не более 0,04

Чувствительность зондов, не хуже мСм/м (Ом/м)

0,5 (2)

Максимально допустимая температура окружающей среды, °С

50

Максимально допустимое гидростатическое давление окружающей среды, МПа

3,5

Диаметр исследуемых скважин, мм

от 110 до 350

Скорость каротажа, м/ч

до 750

Максимальный диаметр прибора, мм

64

Длина прибора, мм, не более

2270

Масса прибора, кг, не более

8,5

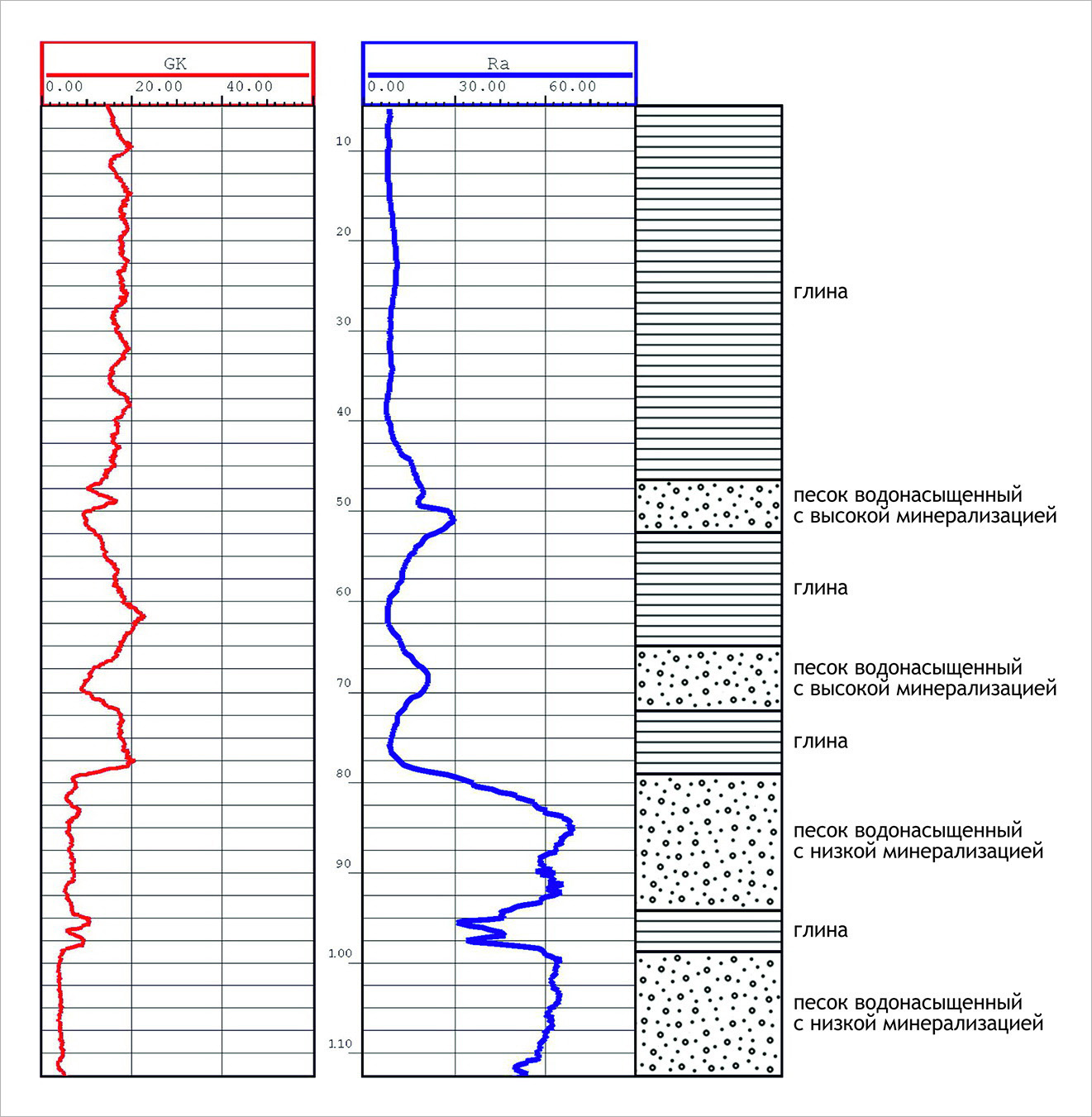

Пример полученных данных индукционного каротажа
