Автономный диэлектрический влагомер (диэлькометр)

Автономный диэлектрический влагомер (диэлькометр)

Назначение

Автономный диэлектрический влагомер предназначен для определения зон обводнения в нефтяных и газовых скважинах путем измерения относительной диэлектрической проницаемости.



Состав

В состав прибора входят: датчик, регистрирующий блок, батарейный отсек, охранный кожух. Дополнительно прибор комплектуется адаптером для подключения к компьютеру, и управляющей программой.



Принцип работы

В процессе спускоподъемных операций производиться регистрация диэлектрической проницаемости среды. Для привязки по глубине используется синхронизация по времени. Запись информации производится в цифровой форме, с периодом 1с, во flash-память прибора, которая позволяет сохранять информацию при отключенном питании. Программное обеспечение диэлектрического влагомера обеспечивает тестирование, настройку и считывание информации с прибора, а также редактирование и увязку данных по глубине (при наличии датчика глубины).

Считанные с прибора данные можно вывести на экран в цифровом и графическом виде (см. примеры   окон рис. 1, 2), распечатать на принтере или анализировать и обрабатывать другими программами.

Технические характеристики

Наименование

Значение

Период регистрации, с

1

Максимальное количество точек измерения

270000

Время считывания информации, мин, не более

10

Время хранения информации, лет, не менее

10

Количество циклов записи во внутреннюю память, не менее

10000

Максимальная рабочая температура окружающей среды, °С

120

Минимальная рабочая температура окружающей среды, °С

минус 10

Максимально допустимое гидростатическое давление окружающей среды, МПа, не более

80

Максимальная потребляемая мощность, мВт

20

Габаритные размеры:
- длина, мм, не более
- диаметр, мм, не более


700
32

Масса, кг, не более

5

Напряжение питания (один литиевый элемент питания типоразмера "АА"), В

3,6 ± 0,3

Максимально допустимая концентрация H2S в
контролируемой среде, %

30



Рабочие окна управляющей программы

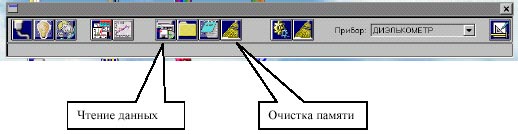

1. Главное окно программы.

Интерфейс программного обеспечения автономного диэлектрического влагомера (диэлькометра)

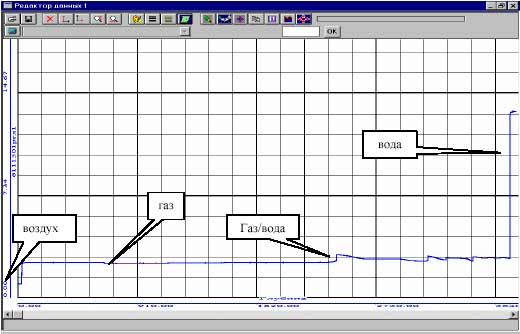

2. Окно просмотра зарегистрированных данных.

Интерфейс программного обеспечения автономного диэлектрического влагомера (диэлькометра)
