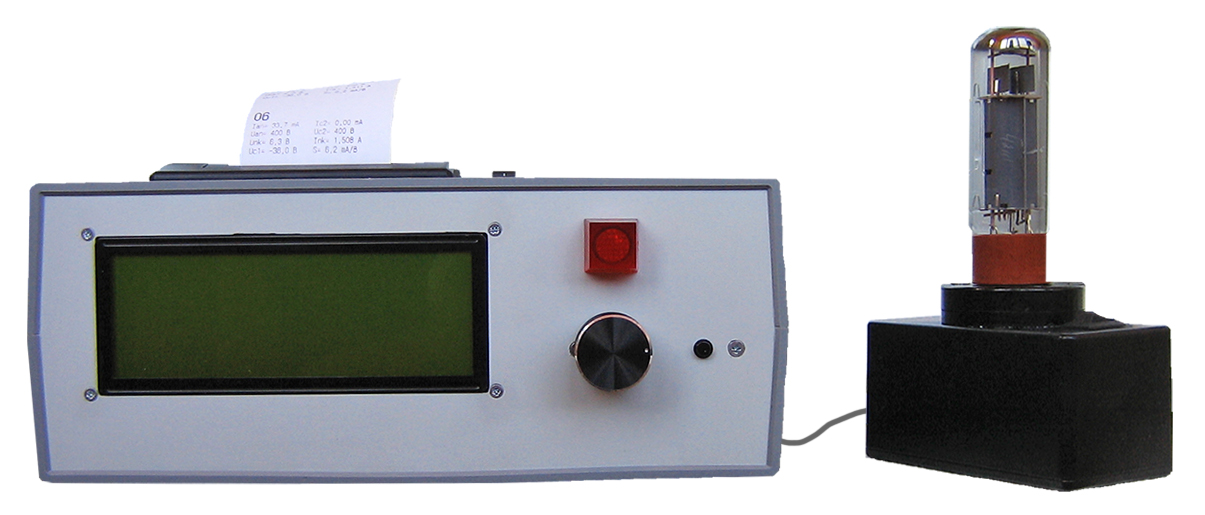

Тестер радиоламп

Специальные геофизические системы

Тестер радиоламп

Тестер радиоламп



Назначение

Тестер радиоламп (Test of radio tubes) предназначен для измерения следующих параметров радиолампы:

  • тока анода
  • тока сетки 2
  • тока накала
  • крутизны вольтамперной характеристики.



Основные технические характеристики

Наименование

Значение

Продолжительность непрерывной работы, не менее, час

8

Температурный диапазон работы тестера радиоламп, град

0 - 50

Измерение тока анода

Верхний предел измерения тока анода, мА не менее

400

Дискретность измерения тока анода, мА

0,1

Относительная погрешность измерения тока анода, % не хуже

0,05

Измерение тока сетки 2

Верхний предел измерения тока сетки 2, мА не менее

100

Дискретность измерения тока сетки 2, мА

0,01

Относительная погрешность измерения тока сетки 2, % не хуже

0,05

Измерение тока нити накала

Верхний предел измерения тока нити накала, мА не менее

3000

Дискретность измерения тока нити накала, мА

1

Относительная погрешность измерения тока нити накала, % не хуже

0,25

Измерение крутизны вольтамперной характеристики

Абсолютная погрешность измерения крутизны вольтамперной характеристики радиолампы:
- для напряжения на сетке 1 в диапазоне минус 1 - 12 вольт, мА/В
- для напряжения на сетке 1 в диапазоне минус 12,1 - 95 вольт, мА/В



0,2
0,1
