Локатор акустический скважинный ЛАС

Назначение

Локатор акустический скважинный ЛАС предназначен для определения объема подземных резервуаров на ПХГ.

ЛАС может использоваться при строительстве подземных хранилищ углеводородов и ядовитых отходов различных производств, при добыче минеральных солей методом выщелачивания, изучении глубинного карста и решении других подобных задач.

Локатор акустический скважинный ЛАС

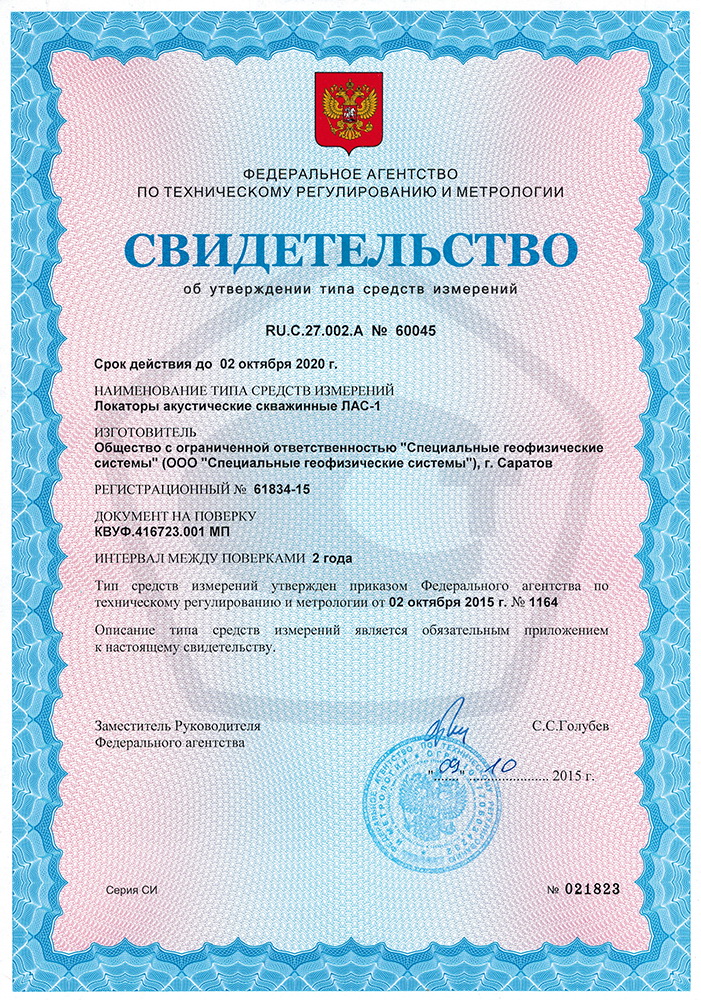

Локатор акустический скважинный ЛАС зарегистрирован в Госреестре средств измерений РФ под № 61834-15. Свидетельство об утверждении типа средств измерений RU.C.27.002.A №60045 выдано Федеральным агентством по техническому регулированию и метрологии.

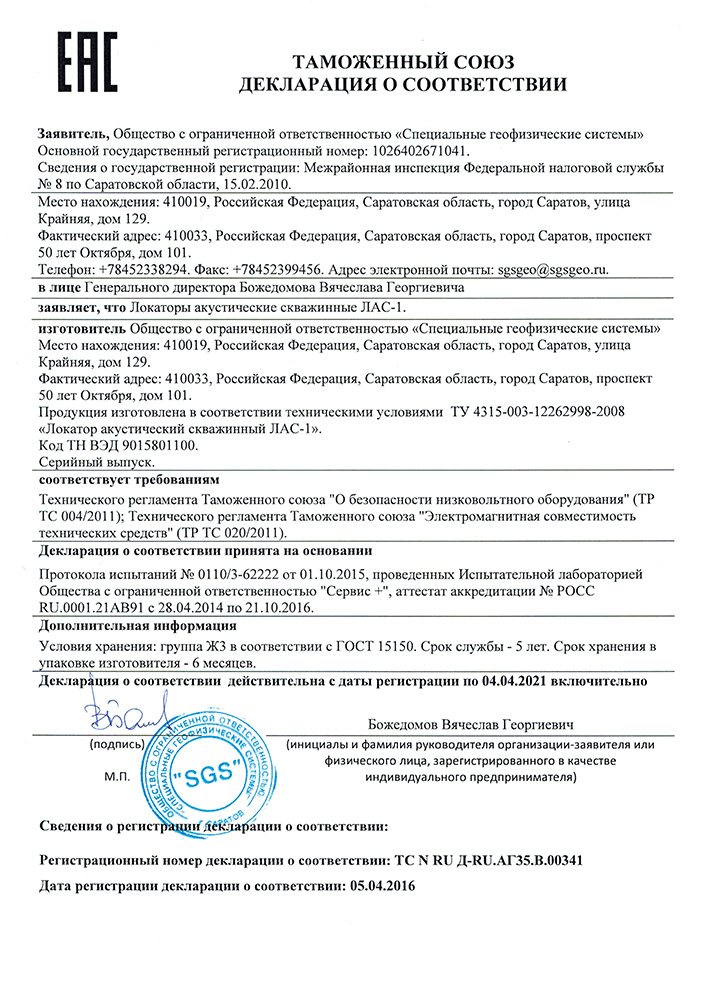

Декларация о соответствии Таможенного Союза TC N RU Д-RU.AГ35.B.00341.

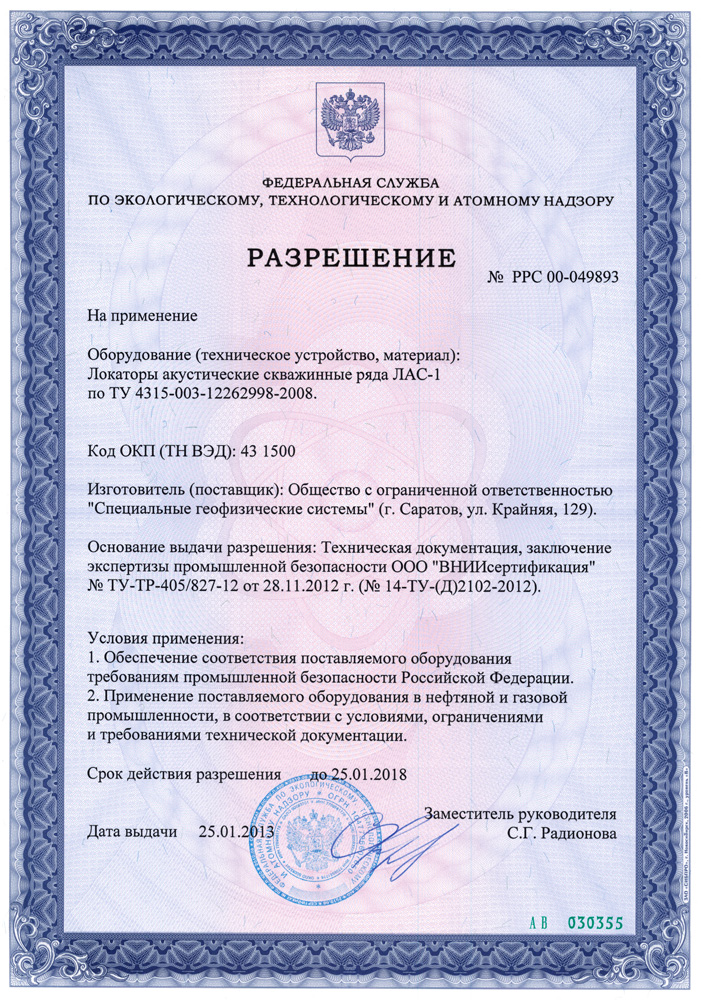

Разрешение на применение № РРС 00-049893 выдано Федеральной службой по экологическому, технологическому и атомному надзору.

Общие сведения

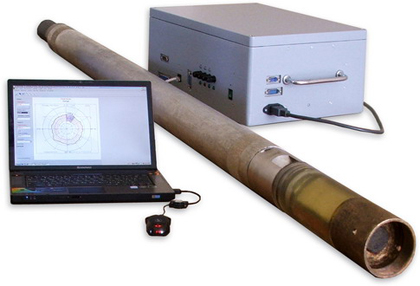

  • Комплекс ЛАС состоит из ультразвукового сканирующего локатора, выполненного в виде скважинного прибора (ПС), блока наземного телеметрического (БНТ), ноутбука и оснащен технологическим программным обеспечением (ТПО) и программой обработки данных (ПОД).

  • Аппаратура создана на базе новейших технологий приема и цифровой обработки сигналов с применением современной элементной базы и оригинальных схемотехнических решений.

  • ПС выполняет по-срезовое сканирование полости и определяет скорость ультразвука в рабочей среде. ПС снабжен высокоскоростным аналого-цифровым преобразователем, большой оперативной памятью и мощным спецпроцессором, организующим работу локатора во всех режимах.

  • Цифровой канала передачи данных между ПС и БНТ позволяет повысить динамический диапазон, разрешающую способность и точность аппаратуры, а также обеспечивает её максимальную помехозащищенность.

  • БНТ организует двусторонние потоки команд между аппаратными элементами комплекса ЛАС и формирует массивы данных сканирования, привязки срезов по магнитному азимуту и глубине.

  • ТПО реализует все алгоритмы работы комплекса ЛАС и имеет удобный операторский интерфейс пользователя. Данные в процессе локации отображаются в виде привязанной к магнитному меридиану полярной развёртки контура горизонтального среза полости или в виде осциллограммы.

  • ПОД выполняет все процедуры анализа данных акустического зондирования исследуемых объектов и представляет результаты в виде: полярной развёртки контура на заданной глубине, вертикальных сечений, 3-х мерного изображения полости, таблицы срезов, графика зависимости объёма от глубины.

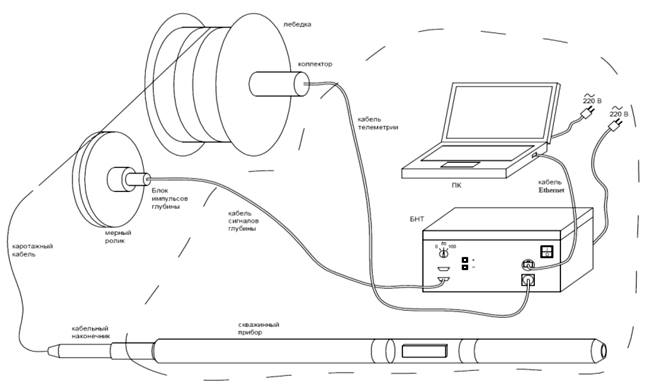

Схема подключения ЛАС

Общий вид комплекса подготовленного к работе, совместно с оборудованием геофизического подъемника.

Общий вид комплекса подготовленного к работе, совместно с оборудованием геофизического подъемника.



Технические характеристики комплекса

Наименование

Значение

Диапазон измеряемых расстояний:
- боковой антенной, м
- нижней антенной, м
- дополнительной антенной, м


от 0,5 до 160
от 0,5 до 50
от 0,5 до 50

Точность определения расстояний, %

2

Погрешность определения угла поворота акустической системы относительно направления на север, угл. град.

5

Несущая частота локации, КГц

298

Диапазон задания длительности импульса ультразвука, мкс

от 3 до 850

Диапазон задания амплитуды напряжение на антенне при возбуждении импульса ультразвука, В

от 1 до 300

Время сканирования одного среза, с

160

Минимальный угловой шаг при сканировании, °

1

Длина трехжильного каротажного кабеля типа КГ3-60-150, м

до 5000

Параметры наземного регистрирующего блока

Напряжение питания переменного тока 50 Гц, В

220±10%

Максимальная мощность потребления от сети переменного тока 220 В, Вт

300

Интерфейс связи с компьютером

Ethernet

Диапазон рабочих температур, °С

от 10 до 50

Габаритные размеры, мм

430 x 330 x 180

Масса регистрирующего блока, кг, не более

11

Параметры скважинного сканирующего зонда

Максимальное гидростатическое давление, МПа

20

Диапазон рабочих температур, °С

от 10 до 80

Диаметр скважинного прибора, мм

80

Длина скважинного прибора, мм

2150

Масса скважинного прибора, кг, не более

25



Пример рабочих окон

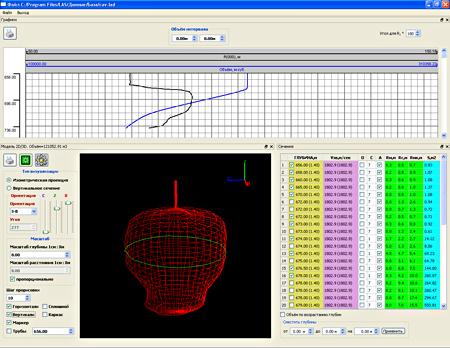

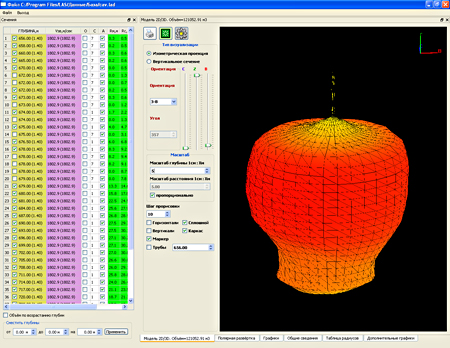

  1. ПО обработки: таблица сечений и 3-х мерная модель скважины.

ПО обработки: таблица сечений и 3-х мерная модель скважины.

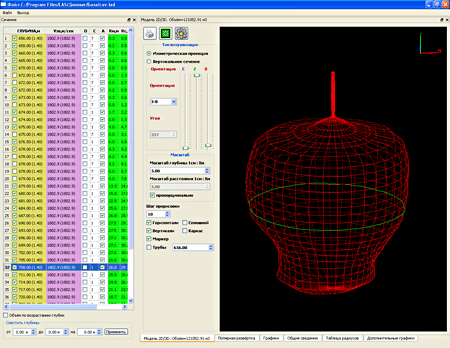

  1. ПО обработки: таблица сечений и 3-х мерная модель скважины (горизонтальные и вертикальные сечения).

ПО обработки: таблица сечений и 3-х мерная модель скважины (горизонтальные и вертикальные сечения).

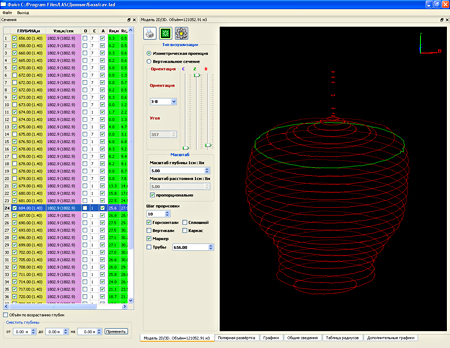

  1. ПО обработки: таблица сечений и 3-х мерная модель скважины (только горизонтальные сечения).

ПО обработки: таблица сечений и 3-х мерная модель скважины (только горизонтальные сечения).



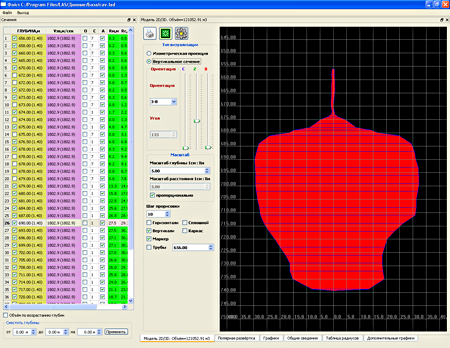

  1. ПО обработки: таблица сечений и 3-х мерная модель скважины (только вертикальные сечения).

ПО обработки: таблица сечений и 3-х мерная модель скважины (только вертикальные сечения).



  1. ПО обработки: таблица сечений и 2-х мерная модель скважины (вертикальное сечение напрвление запад - восток).

ПО обработки: таблица сечений и 2-х мерная модель скважины (вертикальное сечение напрвление запад - восток).

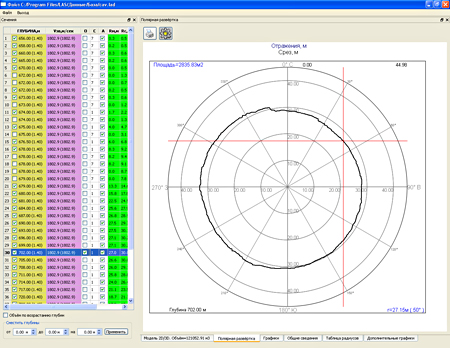

  1. ПО обработки: таблица сечений и развёртка сечения в полярной системе координат.

ПО обработки: таблица сечений и развёртка сечения в полярной системе координат.

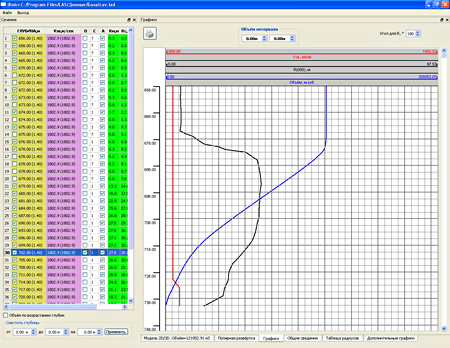

  1. ПО обработки: таблица сечений и графики: емкости, скорости звука, вертикального профиля по одному из азимутальных направлений.

ПО обработки: таблица сечений и графики: емкости, скорости звука, вертикального профиля по одному из азимутальных направлений.

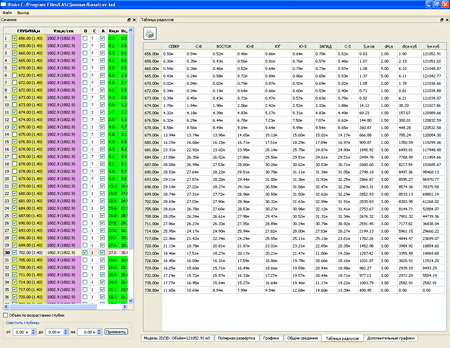

  1. ПО обработки: таблица сечений и таблица основных параметров скважины.

ПО обработки: таблица сечений и таблица основных параметров скважины.



  1. ПО обработки: одна из возможных комбинаций окон при работе программы обработки результатов сканирования.

ПО обработки: одна из возможных комбинаций окон при работе программы обработки результатов сканирования.

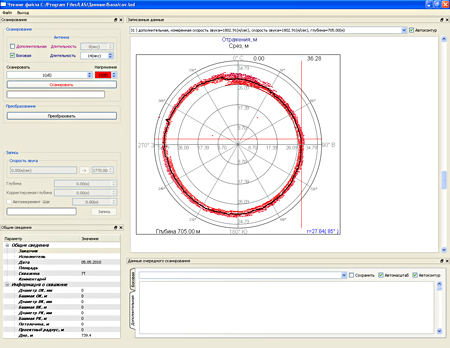

  1. Технологическое ПО: сканирование в режиме регистрации времени прихода отражённого сигнала.

Технологическое ПО: сканирование в режиме регистрации времени прихода отражённого сигнала.

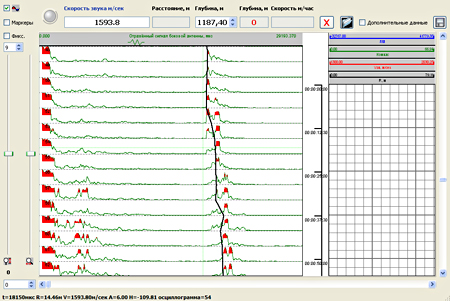

  1. Технологическое ПО: сканирование в режиме полной регистрации отражённого сигнала.

Технологическое ПО: сканирование в режиме полной регистрации отражённого сигнала.

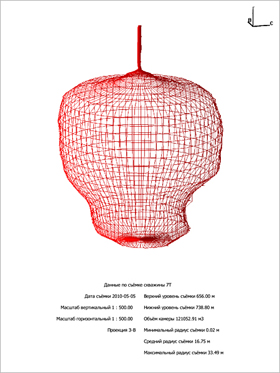

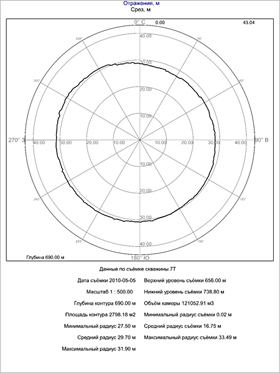

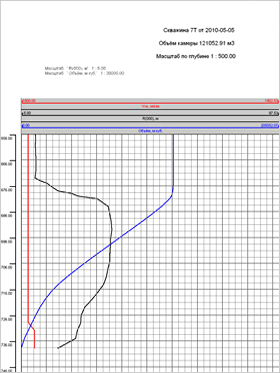

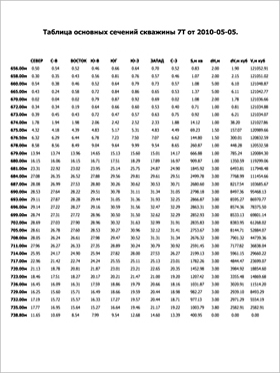

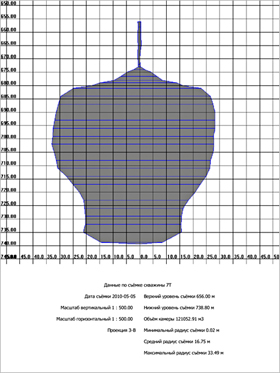

  1. Распечатка результатов сканирования из программы обработки.

Распечатка результатов сканирования из программы обработки.  Распечатка результатов сканирования из программы обработки.



Распечатка результатов сканирования из программы обработки.  Распечатка результатов сканирования из программы обработки.



Распечатка результатов сканирования из программы обработки. Распечатка результатов сканирования из программы обработки.
