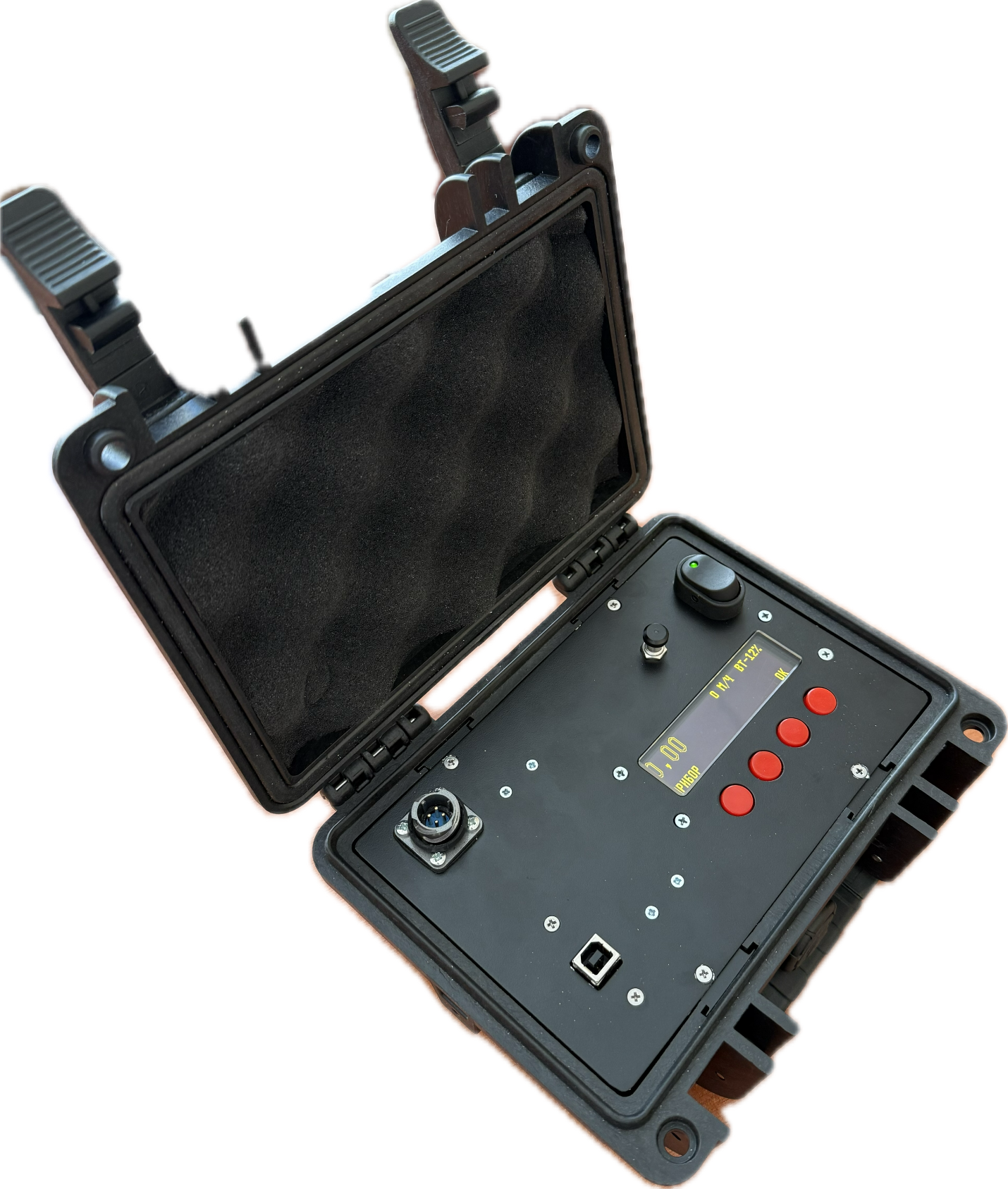

Модуль контроля глубины МКГ 5
Модуль контроля глубины МКГ 5
Модуль контроля глубины МКГ- предназначен для контроля и регистрации скорости перемещения и глубины нахождения скважинных приборов. Данные глубины используются для привязки данных, снимаемых автономными скважинными приборами к глубине.
Запись данных глубины производится в цифровой форме во внутреннюю память МКГ-5 с интервалом в 0,5 секунды. В качестве памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания.
В процессе регистрации на индикаторы выводиться глубина и скорость движения скважинного прибора. Глубина показывается в метрах
Точность регистрации глубины определяется точностью применяемого датчика измерения глубины и точностью задания поправки за износ мерного ролика.
После проведения процесса измерений, информация считывается в компьютер для обработки. Обмен между МКГ-5 и компьютером происходит по интерфейсу USB. Данные можно вывести на экран компьютера в цифровом и графическом виде, распечатать на принтере или передать в другие программы обработки данных.
Данные глубины используются для привязки данных, снимаемых автономными скважинными приборами к глубине.
|
Технические характеристики |
|
|
Диапазон измерения перемещения, м |
+-0,01 … 9999,99 |
|
Диапазон измерения скорости, м/ч |
9 … 9999 |
|
Значение дискретного импульса перемещения: режим ДАТЧИК-10ММ, м режим ЭНКОДЕР-5ММ, м |
0,01; 0,005 |
|
Корректировка износа мерного ролика |
да |
|
Предустановка значения перемещения |
да |
|
Объѐм памяти, Мб |
2 |
|
Максимальное количество записей |
не ограничено |
|
Суммарное время записи, ч, не менее |
29 |
|
Напряжение питания, В |
6 … 9 |
|
Ток потребления с БИГ, мА, не более |
140 |
|
Тип аккумулятора питания Li Ion |
8,4V |
|
Емкость аккумуляторной батареи мА*ч |
2600 |
|
Время непрерывной работы от аккумулятора: емкостью 2600 мА (2SP1), ч, не менее емкостью 5200 мА (2SP2), ч, не менее |
12; 25 |
|
Формула аккумуляторной батареи Li Ion |
2S2P, 2S1P |
|
Рабочий диапазон температур, град С |
-20 … +55 |
|
Относительная влажность воздуха без конденсации влаги, % при +25 град. С |
80 |
|
Габариты МКГ, мм, не более |
220х180х110 |
|
Вес МКГ, кг, не более |
1,3 |
